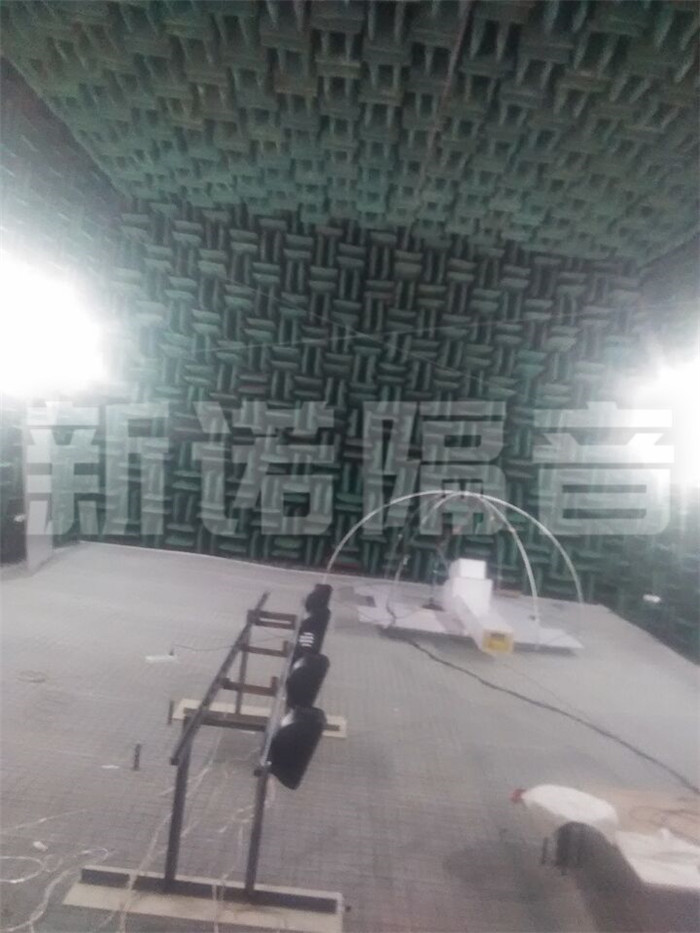

产品概述

技术指标要求

　　半消声室组成：

　　半消声室数量；

　　半消声室现有空间尺寸/完工净尺寸；

　　被测物品：

　　主要用于摩托车整车及零部件（如喇叭、电机等）的噪声测试。

　　声学指标：

　　半消声室本底噪声值，满足试验要求即可。（需提供半消声室外部环境噪声值，

　　半消声室本底噪声值越底造价越高）；

　　半消声室截止频率，满足试验要求即可。（止频率越底造价越高）；

　　门洞尺寸：

　　半消声室测物通道；

　　半消声室人员通道；

　　其它测试环境要求：

　　温度；

　　湿度；

　　空气洁净度；

吸声尖劈组成结构

　　吸声尖劈从外观看，它是由尖部长度和基部长度构成的，尖劈单元底座由长和宽组成的。

　　它的内部结构由￠4、￠6的钢筋弯折焊成外形为尖劈状的钢筋骨架，经喷塑处理后填充吸声材料。

　　金属尖劈的吸声材料均采用阻燃防火材料。外部采用1.2mm厚穿孔金属铝板压制成型。

　　金属尖劈背面有U型挂槽，直接与现场焊接的挂轨连接即可。

半消声室施工技术

　　吸声尖劈是一种特殊形式的多孔材料吸声结构，主要用于从低频起就必须强吸声的特殊声场，例如声学实验室中的消声室、（或称无反射室）、半消声室等。尖劈装于消声室（半消声室）中的各个壁面上，其吸声性能是根据使用要求设计的，它从某低频率起就限定其吸声系数必须不小于0.99。尖劈或者说消声室的设计中一个主要的技术指标术语是“低限截止频率。”所谓低限截止频率,就是当垂直入射于尖劈的声波的声压反射系数为0.10（10％）,即尖劈吸声系数不小于0.99.或者说反射声压比入射声压减小声压级20dB时的最低频率，称为尖劈的吸声低限截止频率。

半消声室施工技术-工艺流程

　　主次龙骨焊接→挂轨焊接→管线暗敷（隐蔽验收）→消声器通风道安装→顶面尖劈安装→墙面尖劈安装→尖劈门安装。

　　主次龙骨焊接

　　考虑到消声室顶部、墙面埋件较多（2560块），混凝土浇筑时，埋件可能会有些许凹进，因此，现场加工了部分5mm楔形钢板，以备主龙骨调平使用。按照作业指导书确定的水平、竖向基准线进行分格弹线。焊接前，按照墨线位置上下带线，找好垂直度、平整度；焊接时，先点焊，再次矫正合格后方可正式施焊。

　　挂轨焊接施工

　　挂轨焊接为金属安装最为关键的工序之一，它为金属尖劈的顺利安装提供了保证。挂轨与主龙骨相互垂直，挂轨与尖劈的连接仍是平面接触，这样就解决了圆弧顶尖劈安装的问题。施工前，按照作业指导书的要求，定好标高，严格控制挂轨间距。

半消声室施工技术-尖劈安装

　　弧型顶金属尖劈安装：

　　用电动葫芦将需要安装的金属尖劈先吊装到操作平台上，由2个人配合，先从消声器通风管道处开始安装第一组尖劈，将尖劈挂到挂轨上，并纵横向挂线，确保纵向、横向尖劈在同一垂直直线上。然后，以这一组尖劈为基准逐次安装。由于尖劈位置及尺寸分格的影响，尖劈种类较多，为了避免用料混淆而造成返工，在尖劈安装过程中，要注意做好材料标识。

　　纱布/金属尖劈墙安装：

　　在已经安装完毕尖劈的顶棚下面，可以进行墙面尖劈安装。为便于操作，墙面尖劈的安装顺序为由上至下，由墙角通风管道处开始，依次向门口方向安装。

半消声室施工技术-尖劈安装

　　尖劈门安装

　　尖劈门是消声室的重要组件，由于门的启闭要求及所站空间的大小，使得它的隔声性能不同于一般匀质材料，它不仅取决于门扇本身的隔声性能，而且门扇与门框之间缝隙处理是否紧密相关。同时，考虑到设备运行后，各方参观观摩的要求，采用了外形美观大方，节省空间的平开转轴门。该门重量较轻，安装简便，尖劈门扇不与墙体直接接触，而是与自带的平板尖劈严密接触。平板尖劈与墙体间的缝隙采用弹性密封胶封闭，很好的解决了门扇与墙体间封闭不严的问题。

半消声室施工技术-浮筑地面

　　混凝土表面平整度控制施工技术

　　为保证后期的减震垫安装施工，按照设计及设备工艺要求，面积500平米混凝土板面平整度控制在2mm以内是该项工序的重要难点。为达到高精度的混凝土基层的平整程度，我项目部组织了科学而严谨的施工工序，最终达到了目标要求

　　减震垫安装施工技术

　　在标高-0.35米处板施工完毕之后，验收该部位为混凝土施工表面平整度,达到设计要求需达到2mm以内。根据布置图要求进行隔振垫和超细离心玻璃棉的安装.

　　根据减震垫布置图，我们根据减震垫大小尺寸挖去岩棉后，把隔振垫安装到位，要求隔振垫放置平稳、整齐，位置准确。安装完毕之后进行验收.隔振垫和岩棉安装验收完成后，进行8mm镀锌钢板、2mm塑料板和1mm镀锌钢板的安装工作，安装完成后进行验收。成型后的镀锌钢板平整度偏差按设计要求小于2mm。
